Seria NN-Rulmenți cu role cilindrice cu două rânduri

NNU...W33

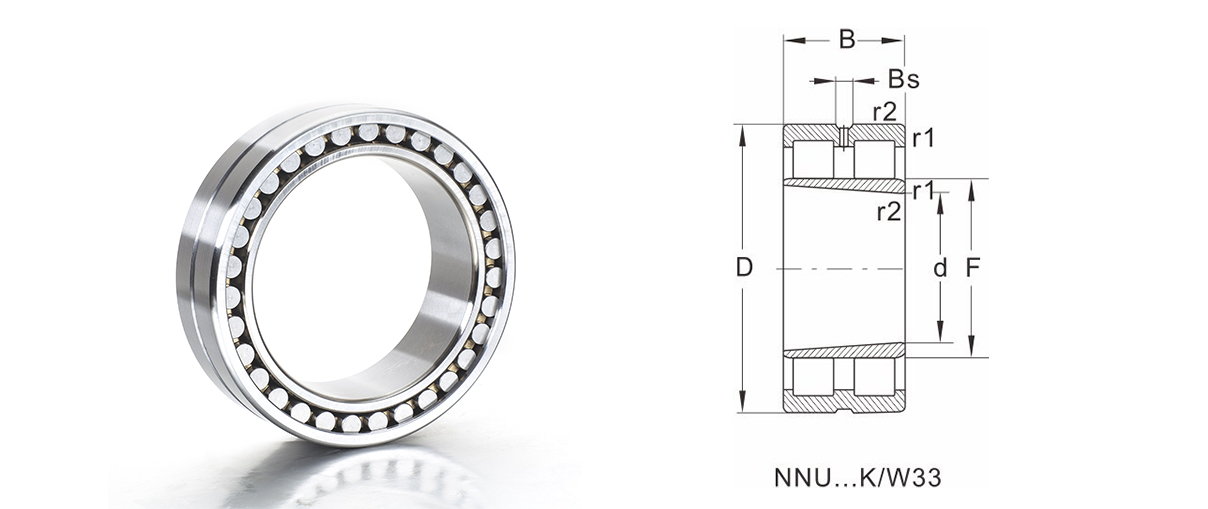

NNU...K/W33

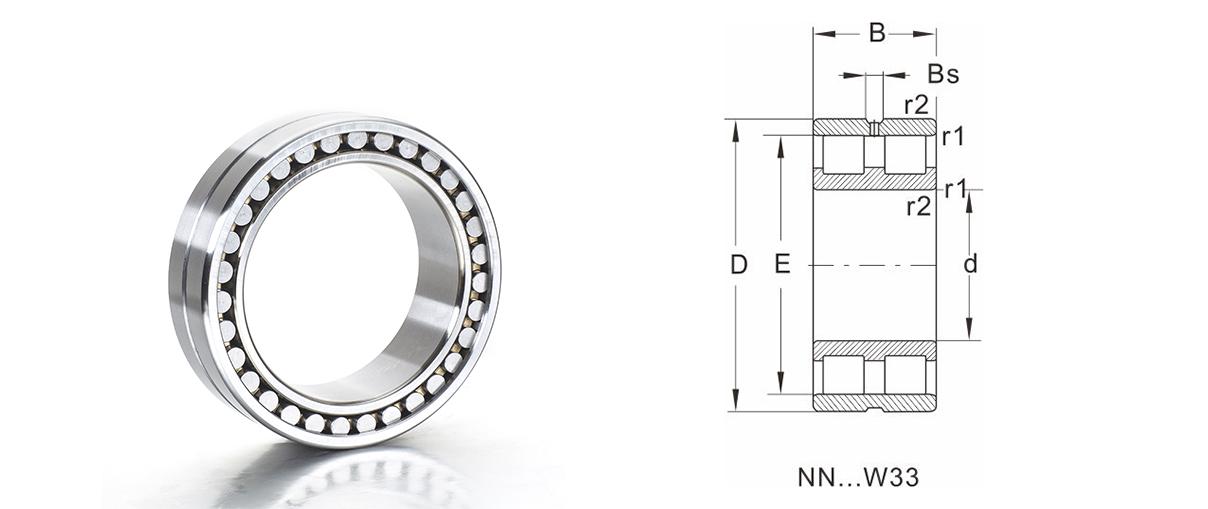

NN...W33

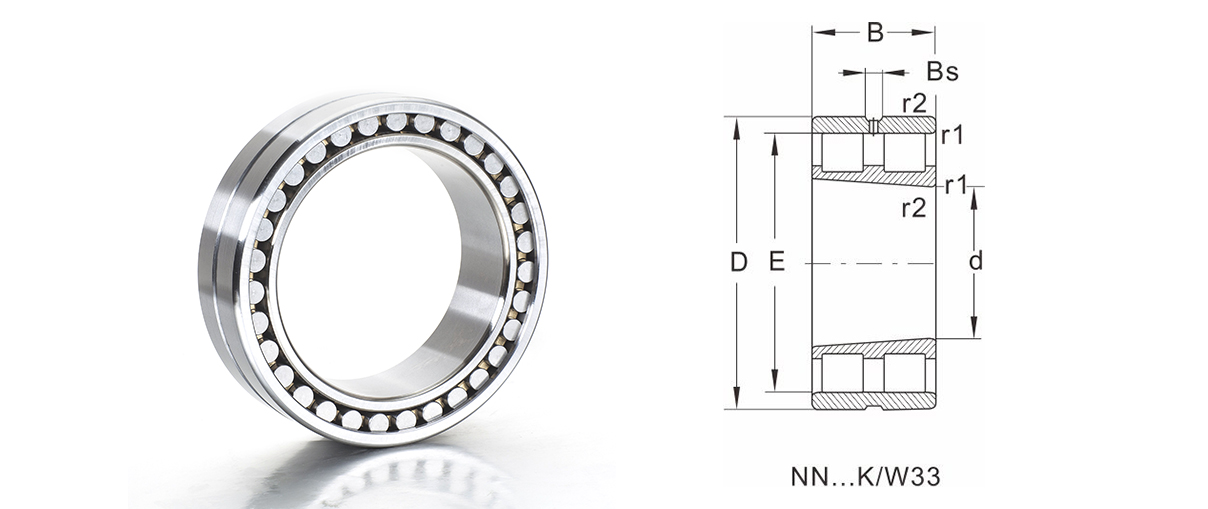

NN...K/W33

Variante de proiectare
Alinierea greșită
Cuşcă
Toleranţă
Degajare internă

Rulmenții cu role cilindrice cu două rânduri sunt rulmenți separabili fără locație, ceea ce facilitează montarea sau demontarea, iar ambele inele de rulment pot fi montate cu interferențe puternice pe arbore și pe carcasă, astfel încât acești rulmenți au doar două tipuri de bază.

Tip NN: inel interior cu trei flanșe integrale, inel exterior fără flanșă

Tip NNU: tingerea exterioară are trei flanșe integrale, inel interior fără flanșă.

Acești rulmenți sunt disponibili cu sau fără orificii conici ca standard, sufixul K înseamnă conicitatea alezajului 1:12, orificiile conice permit reglarea jocului interior radial la cea mai bună valoare în timpul montării. Acești rulmenți au, de asemenea, caneluri de lubrifiere și găuri pe inelele lor exterioare ca standard. Sufixul W33.
Rulmenții cu role cilindrice pe două rânduri nu sunt capabili să găzduiască alinierea greșită.
Rulmenții cu role cilindrice cu două rânduri DHK sunt fabricați standard cu cuști din alamă plină cu role.

Rulmenții cu role cilindrice cu două rânduri sunt utilizați frecvent ca rulmenți cu ax, în mod normal sunt produși la clasa de toleranță specială SP.

La cerere, DHK poate furniza acești rulmenți, cum ar fi clasa P5.

Valorile detaliate de toleranță pentru rulmenții cu role cilindrice cu două rânduri DHK sunt enumerate în capitolul clasa de toleranță SP, pagina 13.

Toleranțe pentru rulmenți cu role cilindrice cu două rânduri de înaltă precizie DHK (cu excepția rulmenților cu role conice)

Toate dimensiunile afișate în (mm):

Toleranțe în (um):

Clasa de toleranță SP a rulmenților cu role cilindrice cu două rânduri de înaltă precizie DHK

Inel interior

PN/(Normal)

Nominal Diametrul alezajului		Deviere	Variație	Abatere/ Variație			Abaterea lățimii inelului	Lățimea inelului Variație	Curătură radială	Deplasare laterală a feței	Deplasare laterală a feței
>	<=	△dmp	Vdp	△ds	Vdp	△d1mp -dmp	△Bs	vbs	kia	sd	sia
18 30		0 -6	3	10 0	3	4 0	0 -100	5	3	8	8
30 50		0 -8	4	120	4	6 0	0 -120	5	4	8	8
50 80		0 -9	5	15 0	5	8 0	0 -150	6	4	8	8
80 120		0 -10	5	20 0	5	8 0	0 -200	7	5	9	9
120 180		0 -13	7	25 0	7	10 0	0 -250	8	6	10	10
180 250		0 -15	8	30 0	8	12 0	0 -300	10	8	11	13
250 315		0 -18	9	35 0	9	12 0	0 -350	13	8	13	15
315 400		0 -23	12	40 0	12	14 0	0 -400	15	10	15	20
400 500		0 -27	14	45 0	14		0 -450	17	10	17	23
500 630		0 -30		50 0			0 -500	20	12	20	25
630 800		0 -40		65 0			0 -750	30	15	23	30
800 1000		0 -50		75 0			0 -1000	33	17	30	40
1000 1250		0 -65		90 0			0 -1250	40	20	40	50

Inel exterior

PN/(Normal)

Nominal diametru exterior		Deviere	Variație	Curătură radială	Deplasare laterală a feței	Deplasare laterală a feței
>	<=	△Dmp	VDp	Kea	SD	Mare
30 50		0 -7	4	5	8	8
50 80		0 -9	5	5	8	10
80 120		0 -10	5	6	9	11
120 150		0 -11	6	7	10	13
150 180		0 -13	7	8	10	14
180 250		0 -15	8	10	11	15
250 315		0 -18	9	11	13	18
315 400		0 -20	10	13	13	20
400 500		0 -23	12	15	15	23
500 630		0 -28	14	17	18	25
630 800		0 -35	18	20	20	30
800 1000		0 -40		25	30	40
1000 1250		0 -50		30	40	55

Toleranțele de lățime △Cs și VCs sunt identice cu △Bs și Vbs ale inelului interior al aceluiași rulment.

Rulmenții cu role cilindrice cu două rânduri sunt produși frecvent cu un grup de joc radial intern redus (C1). Trebuie să rețineți că părțile rulmenților acestor rulmenți nu au putut fi schimbate.

La cerere, DHK poate furniza acestor rulmenți și alte grupe de degajare.

Pentru valorile detaliate, consultați capitolul jocul interior al rulmenților cu role cilindrice, pagina 128.

Grupuri de joc intern ale rulmenților cu role cilindrice DHK cu alezaj cilindric

Diametrul alezajului (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		5 15	0 25	20 45	35 60	50 75	75 100
24 30		5 15	0 25	20 45	35 60	50 75	75 100
30 40		5 15	5 30	25 50	45 70	60 85	85 110
40 50		5 18	5 35	30 60	50 80	70 100	100 130
50 65		5 20	10 40	40 70	60 90	80 100	110 140
65 80		10 25	10 45	40 75	65 100	90 125	125 160
80 100		10 30	15 50	50 85	75 110	105 140	140 175
100 120		10 30	15 55	50 90	85 125	125 165	165 205
120 140		10 35	15 60	60 105	100 145	145 190	190 235
140 160		10 35	20 70	70 120	115 165	165 215	215 265
160 180		10 40	25 75	75 125	120 170	170 220	220 270
180 200		15 45	35 90	90 145	140 195	195 250	250 305
200 225		15 50	45 105	105 165	160 220	220 280	280 340
225 250		15 50	45 110	110 175	170 235	235 300	300 365
250 280		20 55	55 125	125 195	190 260	260 330	330 400
280 315		20 60	55 130	130 205	200 275	275 350	350 425
315 355		20 65	65 145	145 225	225 305	305 385	385 465
355 400		25 75	100 190	190 280	280 270	570 460	460 550
400 450		25 85	110 210	210 310	310 410	410 510	510 610
450 500		25 95	110 220	220 330	330 440	440 550	550 660
500 560		25 100	120 240	240 360	360 480	480 600	600 720
560 630		30 110	140 260	260 380	380 500	500 620	620 740
630 710		30 130	145 285	285 425	425 565	565 705	705 845
710 800		35 140	150 310	610 470	470 630	630 790	790 950
800 900		35 160	180 350	350 520	520 690	690 860	860 1030
900 1000		35 170	200 390	390 580	580 770	770 960	960 1150
1000 1120		50 200	220 430	430 640	640 850	850 1060	1060 1270
1120 1250		50 200	230 470	470 710	710 950	950 1190	1060 1270
1250 1400		50 200	270 530	530 790	790 1050	1050 1310	1060 1270
1400 1600		50 200	330 610	610 890	890 1170	1170 1450	1060 1270
1600 1800		50 200	380 700	700 1020	1020 1340	1340 1660	1060 1270
1800 2000		50 200	400 760	760 1120	1120 1480	1480 1840	1060 1270

Grupuri de joc interior ale rulmenților cu role cilindrice DHK cu alezaj conic


Diametrul alezajului (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		10 20	15 40	30 55	40 65	50 75	75 100
24 30		15 25	20 45	35 60	45 70	55 80	80 105
30 40		15 25	20 45	40 65	55 80	70 95	95 120
40 50		17 30	25 55	45 75	60 90	75 105	105 135
50 65		20 35	30 60	50 80	70 100	90 120	120 150
65 80		25 40	35 70	60 95	85 120	110 145	145 180
80 100		35 55	40 75	70 105	95 130	120 155	155 190
100 120		40 60	50 90	90 130	115 155	140 180	180 220
120 140		45 70	55 100	100 145	130 175	160 205	205 250
140 160		50 75	60 110	110 160	145 195	180 230	230 280
160 180		55 85	75 125	126 175	160 210	195 245	245 295
180 200		60 90	85 140	140 195	180 235	220 275	275 330
200 225		60 95	95 155	155 215	200 260	245 305	305 365
225 250		65 100	105 170	170 235	220 285	270 335	335 400
250 280		75 110	115 185	185 255	240 310	295 365	365 435
280 315		80 120	130 205	205 280	265 340	325 400	400 475
315 355		90 135	145 250	225 304	290 370	355 435	435 515
355 400		100 150	165 255	225 345	330 420	405 495	495 585
400 450		110 170	185 285	285 385	370 470	455 555	555 655
450 500		120 190	205 315	315 425	410 520	505 615	615 725
500 560		130 210	230 350	350 470	455 575	560 680	680 800
560 630		140 230	260 380	380 500	500 620	620 740	740 860
630 710		160 260	295 435	435 575	565 705	685 835	935 975
710 800		170 290	325 485	485 645	630 790	775 935	935 1095
800 900		190 330	370 540	540 710	700 870	860 1030	1030 1200
900 1000		210 360	410 600	600 790	780 970	960 1150	1150 1340
1000 1120		230 400	455 665	665 875	865 1075	1065 1275	1275 1485
1120 1250		230 400	490 730	730 970	960 1200	1200 1440	1275 1485
1250 1400		230 400	550 810	810 1070	1070 1330	1330 1590	1275 1485
1400 1600		230 400	640 920	920 1200	1200 1480	1480 1760	1275 1485
1600 1800		230 400	700 1020	1020 1340	1340 1660	1660 1980	1275 1485
1800 2000		230 400	760 1120	1120 1480	1480 1840	1840 2200	1275 1485

Model	Dimensiuni				Sarcina nominală		Viteză extremă		Dimensiunile rulmentului				Greutate
Model	d	D	B	r1 r2 min	Sarcina dinamica	Sarcina statica	Lubrifiere cu grăsime	Lubrifiere cu ulei	E	F	Bs ≈	S ≈	≈
NN 3006 M/W33	30	55	19	1	29	34	16000	19000	48.5	--	4.8	1.4	0.12
NN 3006 K/M/W33	30	55	19	1	29	34	16000	19000	48.5	--	4.8	1.4	0.12
NN 3007 M/W33	35	62	20	1	35.5	44	1400	1700	55	--	4.8	1.4	0.26
NN 3007 K/M/W33	35	62	20	1	35.5	44	1400	1700	55	--	4.8	1.4	0.26
NN 3008 M/W33	40	68	21	1	45	58.5	12000	15000	61	--	4.8	1.4	0.32
NN 3008 K/M/W33	40	68	21	1	45	58.5	12000	15000	61	--	4.8	1.4	0.32
NN 3009 M/W33	45	75	23	1	54	72	11000	14000	67.5	--	4.8	1.7	0.41
NN 3009 K/M/W33	45	75	23	1	54	72	11000	14000	67.5	--	4.8	1.7	0.41
NN 3010 M/W33	50	80	23	1	57	80	10000	13000	72.5	--	4.8	1.7	0.43
NN 3010 K/M/W33	50	80	23	1	57	80	10000	13000	72.5	--	4.8	1.7	0.43
NN 3011 M/W33	55	90	26	1.1	72	100	9000	11000	81	--	4.8	1.9	0.65
NN 3011 K/M/W33	55	90	26	1.1	72	100	9000	11000	81	--	4.8	1.9	0.65
NN 3012 M/W33	60	95	26	1.1	75	110	8500	10000	86.1	--	4.8	1.9	0.67
NN 3012 K/M/W33	60	95	26	1.1	75	110	8500	10000	86.1	--	4.8	1.9	0.67
NN 3013 M/W33	65	100	26	1.1	76.5	116	8000	9500	91	--	4.8	1.9	0.74
NN 3013 K/M/W33	65	100	26	1.1	76.5	116	8000	9500	91	--	4.8	1.9	0.74
NN 3014 M/W33	70	110	30	1.1	98	150	7000	8500	100	--	6.5	2.3	1.1
NN 3014 K/M/W33	70	110	30	1.1	98	150	7000	8500	100	--	6.5	2.3	1.1
NN 3015 M/W33	75	115	30	1.1	100	156	6700	8000	105	--	6.5	2.3	1.1
NN 3015 K/M/W33	75	115	30	1.1	100	156	6700	8000	105	--	6.5	2.3	1.1
NN 3016 M/W33	80	125	34	1.1	120	186	6300	7500	113	--	6.5	2.5	1.6
NN 3016 K/M/W33	80	125	34	1.1	120	186	6300	7500	113	--	6.5	2.5	1.6
NN 3017 M/W33	85	130	34	1.1	125	200	6000	7000	118	--	6.5	2.5	1.6
NN 3017 K/M/W33	85	130	34	1.1	125	200	6000	7000	118	--	6.5	2.5	1.6
NN 3018 M/W33	90	140	37	1.5	140	224	5600	6700	127	--	6.5	2.5	2.1
NN 3018 K/M/W33	90	140	37	1.5	140	224	5600	6700	127	--	6.5	2.5	2.1
NN 3019 M/W33	95	145	37	1.5	143	236	5300	6300	132	--	6.5	2.5	2.3
NN 3019 K/M/W33	95	145	37	1.5	143	236	5300	6300	132	--	6.5	2.5	2.3
NN 3020 M/W33	100	150	37	1.5	146	245	5300	6300	137	--	6.5	2.5	2.2
NN 3020 K/M/W33	100	150	37	1.5	146	245	5300	6300	137	--	6.5	2.5	2.2
NN 3021 M/W33	105	160	41	2	190	310	4800	5600	146	--	6.5	2.6	3
NN 3021 K/M/W33	105	160	41	2	190	310	4800	5600	146	--	6.5	2.6	3
NN 3022 M/W33	110	170	45	1.1	220	360	4500	5300	155	--	6.5	2.8	3.8
NN 3022 K/M/W33	110	170	45	2	220	360	4500	5300	155	--	6.5	2.8	3.8
NN 3024 M/W33	120	180	46	2	232	390	4300	5000	165	--	6.5	3.1	4.1
NN 3024 K/M/W33	120	180	46	2	232	390	4300	5000	165	--	6.5	3.1	4.1
NN 3026 M/W33	130	200	52	2	290	500	3800	4500	182	--	9.5	3.35	6.1
NN 3026 K/M/W33	130	200	52	2	290	500	3800	4500	182	--	9.5	3.35	6.1
NN 3028 M/W33	140	210	53	2	300	520	3600	4300	192	--	9.5	3.35	6.5
NN 3028 K/M/W33	140	210	53	2	300	520	3600	4300	192	--	9.5	3.35	6.5
NN 3030 M/W33	150	225	56	2	335	585	3400	4000	206	--	9.5	3.7	7.9
NN 3030 K/M/W33	150	225	56	2	335	585	3400	4000	206	--	9.5	3.7	7.9
NN 3032 M/W33	160	240	60	2.1	375	670	3200	3800	219	--	9.5	4.2	9.6
NN 3032 K/M/W33	160	240	60	2.1	375	670	3200	3800	219	--	9.5	4.2	9.6
NN 3034 M/W33	170	260	67	2.1	450	800	3000	3600	236	--	9.5	4.5	13
NN 3034 K/M/W33	170	260	67	2.1	450	800	3000	3600	236	--	9.5	4.5	13
NN 3036 M/W33	180	280	74	2.1	570	1000	2800	3400	255	--	12.2	4.8	17
NN 3036 K/M/W33	180	280	74	2.1	570	1000	2800	3400	255	--	12.2	4.8	17
NN 3038 M/W33	190	290	75	2.1	585	1040	2600	3200	265	--	12.2	4.8	18
NN 3038 K/M/W33	190	290	75	2.1	585	1040	2600	3200	265	--	12.2	4.8	18
NN 3040 M/W33	200	310	82	2.1	655	1200	2400	3000	282	--	12.2	5.3	23
NN 3040 K/M/W33	200	310	82	2.1	655	1200	2400	3000	282	--	12.2	5.3	23
NN 3044 M/W33	220	340	90	3	800	1460	2200	2800	310	--	15	4.5	33
NN 3044 K/M/W33	220	340	90	3	800	1460	2200	2800	310	--	15	4.5	33
NN 3048 M/W33	240	360	92	3	850	1560	2000	2600	330	--	15	6	36
NN 3048 K/M/W33	240	360	92	3	850	1560	2000	2600	330	--	15	6	36
NN 3052 M/W33	260	400	104	4	1060	2000	1900	2400	364	--	15	6.5	48
NN 3052 K/M/W33	260	400	104	4	1060	2000	1900	2400	364	--	15	6.5	48
NN 3056 M/W33	280	420	106	4	1080	2080	1800	2200	384	--	15	6.75	52
NN 3056 K/M/W33	280	420	106	4	1080	2080	1800	2200	384	--	15	6.75	52
NN48/750K30/HB1/W33	750	920	170	--	3690	10200	--	600	879	--	22.3	6.7	240
NN48/750/HB1/W33	750	920	170	--	3690	10200	--	600	879	--	22.3	6.7	240
NN49/1000K30/M/W33	1000	1320	315	--	8580	26000	--	400	1238	--	22.3	9.5	1200
NN49/1000M/W33	1000	1320	315	--	8580	26000	--	400	--	--	22.3	9.5	1200
NN49/1320K/FB/W33	1320	1720	400	--	13800	42500	--	280	1620	--	22.3	16.8	3060
NN49/1320FB/W33	1320	1720	400	--	13800	42500	--	280	1620	--	22.3	16.8	3060

Ningbo DHK Precision Bearing Co., Ltd.

0+

Ani de experiență de lucru

0+

Serviciu clienți

0+

Tehnologie brevetată

CERTIFICAT

DHK a trecut certificarea sistemului de calitate IATF16949 și certificarea sistemului de management de mediu ISO14001; iar DHK este o întreprindere națională de înaltă tehnologie.

Cele mai recente știri

Cum funcționează rulmenții cu role sferice de tracțiune în aplicații grele cu sarcini axiale mari?

2024-12-02 Știri din industrie

Rulmenți sferici cu role sunt concepute special pentru a face față sarcinilor axiale semnificative, făcându-le o soluție preferată în aplicațiile industriale grele unde fo...

MAI MULT

Cum suportă rulmenții cu role cilindrice pe patru rânduri atât sarcinile radiale, cât și cele axiale simultan?

2024-11-25 Știri din industrie

Caracteristica cheie a Rulmenți cu role cilindrice pe patru rânduri care le permite să gestioneze atât sarcinile radiale, cât și axiale este dispunerea lor de patru rându...

MAI MULT

Care sunt avantajele cheie ale utilizării rulmenților cu role cilindrice pe patru rânduri în aplicații grele?

2024-11-18 Știri din industrie

Rulmenți cu role cilindrice pe patru rânduri sunt special concepute pentru a gestiona simultan sarcini mari radiale și axiale, făcându-le ideale pentru aplicații grele. Co...

MAI MULT

În ce tipuri de utilaje sau sisteme sunt utilizați cel mai frecvent rulmenții cu role conice cu un singur rând?

2024-11-11 Știri din industrie

În sectorul auto, rulmenți cu role conici cu un singur rând pereche sunt utilizate în mod obișnuit în butuci de roți și ansambluri de osii. Acești rulmenți sunt esențiali...

MAI MULT

Cum influențează geometria internă a rulmenților cu role sferice capacitatea lor de încărcare?

2024-11-04 Știri din industrie

Una dintre caracteristicile definitorii ale rulmenți sferici cu role este aranjarea a două rânduri de elemente de rulare (de obicei role cilindrice sau în formă de butoi)...

MAI MULT

Care sunt avantajele cheie ale utilizării rulmenților sferici cu role în aplicații grele?

2024-10-28 Știri din industrie

Rulmenți sferici cu role sunt concepute pentru a suporta simultan sarcini mari radiale și axiale, făcându-le ideale pentru aplicații grele. Geometria lor internă unică, ca...

MAI MULT

CONTACTAŢI-NE

Contactați-ne și obțineți o cotație prioritară pentru a afla despre noul nostru produs!

Tel
+86-574-86597612
E-mail
ken@dhk-intl.com
Telefon
+86-13957821917
Fax
+86-574-86597652

Adăuga

Clădirea 31, Chuang E Huigu, No.777, West Zhongguan RoadZhenhai Economic Development Zone, Ningbo, Zhejiang, China

Meniul Web

Căutare produs

Limba

Ieșiți din meniu

Seria NN-Rulmenți cu role cilindrice cu două rânduri

Categorii

Cum vă putem ajuta?

Seria NN-Rulmenți cu role cilindrice cu două rânduri

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Faceți clic pentru a vedea fabrica noastră

CERTIFICAT

Cele mai recente știri

Cum funcționează rulmenții cu role sferice de tracțiune în aplicații grele cu sarcini axiale mari?

Cum suportă rulmenții cu role cilindrice pe patru rânduri atât sarcinile radiale, cât și cele axiale simultan?

Care sunt avantajele cheie ale utilizării rulmenților cu role cilindrice pe patru rânduri în aplicații grele?

În ce tipuri de utilaje sau sisteme sunt utilizați cel mai frecvent rulmenții cu role conice cu un singur rând?

Cum influențează geometria internă a rulmenților cu role sferice capacitatea lor de încărcare?

Care sunt avantajele cheie ale utilizării rulmenților sferici cu role în aplicații grele?

CONTACTAŢI-NE

Tel

E-mail

Telefon

Fax

Adăuga

Meniul Web

Căutare produs

Limba

Acțiune

Ieșiți din meniu

Seria NN-Rulmenți cu role cilindrice cu două rânduri

Categorii

Cum vă putem ajuta?

Seria NN-Rulmenți cu role cilindrice cu două rânduri

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Faceți clic pentru a vedea fabrica noastră

CERTIFICAT

Cele mai recente știri

Cum funcționează rulmenții cu role sferice de tracțiune în aplicații grele cu sarcini axiale mari?

Cum suportă rulmenții cu role cilindrice pe patru rânduri atât sarcinile radiale, cât și cele axiale simultan?

Care sunt avantajele cheie ale utilizării rulmenților cu role cilindrice pe patru rânduri în aplicații grele?

În ce tipuri de utilaje sau sisteme sunt utilizați cel mai frecvent rulmenții cu role conice cu un singur rând?

Cum influențează geometria internă a rulmenților cu role sferice capacitatea lor de încărcare?

Care sunt avantajele cheie ale utilizării rulmenților sferici cu role în aplicații grele?

CONTACTAŢI-NE

Tel

E-mail

Telefon

Fax

Adăuga
