Seria 32900-Rulmenți cu role conice pe un singur rând

Seria metrică
Seria inci

Variante de proiectare
Cuşcă
Toleranţă
Degajare internă

În plus față de rulmenții cu role conici metrici standard, enumerați în tabelul de rulmenți, DHK a produs și rulmenți cu role conici cu un rând cu flanșe pe inele exterioare (sufix R), numai inele exterioare ale rulmentului cu role conice (prefixul L), inele interioare cu cușcă și role (prefixul R) și alți rulmenți speciali cu role conice în funcție de client

Datorită rulmenților cu role conice pe un singur rând pot suporta doar forța axială într-o singură direcție, acești rulmenți sunt adesea utilizați ca perechi. La cerere, DHK poate furniza acești rulmenți în aranjament față în față (sufix DF), aranjament spate în spate (sufix DB) sau în aranjament în tandem (sufix DT), așa cum se arată în schița de mai jos.
Rulmenții cu role conice DHK sunt echipați standard cu cuști din oțel presat. Deoarece cuștile rulmenților cu role conice ies de obicei dincolo de fețele lagărelor, trebuie să se acorde o atenție deosebită respectării dimensiunilor bontului recomandate.

Rulmenții cu role conice DHK cu un singur rând sunt produși standard la clasa de toleranță normală (PN).

Acești rulmenți pot fi, de asemenea, fabricați cu o toleranță mai strânsă, cum ar fi P6X, la cerere.

Valorile detaliate ale toleranței sunt enumerate în capitolul de toleranță a rulmenților cu role conice metrice, pagina 14. Toleranța pe lățime a rulmenților perechi este decisă de joc și Ts.

Toleranțe pentru rulmenții cu role conici DHK (cu excepția rulmenților cu role conici)

Toate dimensiunile afișate în (mm):

Toleranțe în (um):

Inel interior

Clasa de toleranță PN/(Normal)


Diametrul nominal al alezajului		Deviere	Variație	Variație	Abaterea lățimii inelului	Curătură radială	Abaterea lățimii inelului
<=	<=	△dmp	Vdp	Vdmp	△Bs	Kia	△Ts	△T1s	△T2s
10 18		0 -12	12	9	0 -120	15	2000	1000	1000
18 30		0 -12	12	9	0 -120	18	2000	1000	1000
30 50		0 -12	12	9	0 -120	20	2000	1000	1000
50 80		0 -15	15	11	0 -150	25	2000	1000	1000
80 120		0 -20	20	15	0 -200	30	200 -200	100 -100	100 -100
120 180		0 -25	25	19	0 -250	35	350 -250	150 -150	200 -100
180 250		0 -30	30	23	0 -300	50	350 -250	150 -150	200 -100
250 315		0 -35	35	26	0 -350	60	350 -250	150 -150	200 -100
315 400		0 -40	40	30	0 -400	70	400 -400	200 -200	200 -200
400 500		0 -45	45	34	0 -450	85	400 -400
500 630		0 -50	50	38	0 -500	100	500 -500
630 800		0 -75	75	56	0 -750	120	600 -600
800 1000		0 -100	100	75	0 -1000	120	750 -750
1000 1250		0 -1250			0 -1250	120	1000 -1000
1250 1600		0 -160			0 -1600	120	1500 -1500
1600 2000		0 -200			0 -2000	120	1500 -1500

Inel exterior

Clasa de toleranță PN/(Normal)

Diametrul exterior nominal		Deviere	Variație	Variație	Curătură radială
<=	<=	△Dmp	VDp	VDmp	Kia
18 30		0 -12	12	9	18
30 50		0 -14	14	11	20
50 80		0 -16	16	12	25
80 120		0 -18	18	14	35
120 150		0 -20	20	15	40
150 180		0 -25	25	19	45
180 250		0 -30	30	23	50
250 315		0 -35	35	26	60
315 400		0 -40	40	30	70
400 500		0 -45	45	34	80
500 630		0 -50	50	38	100
630 800		0 -70	70	55	120
800 1000		0 -100	100	75	120
1000 1250		0 -125	125	94	120
1250 1600		0 -160	160	120	120
1600 2000		0 -200			120
2000 2500		0 -250

Toleranțe pentru rulmenții cu role conici DHK (cu excepția rulmenților cu role conici)

Toate dimensiunile afișate în (mm):

Toleranțe în (um):

Inel interior

Clasa de toleranta P6X

Diametrul nominal al alezajului		Deviere	Variație	Variație	Abaterea lățimii inelului	Curătură radială	Abaterea lățimii inelului
<=	<=	△dmp	Vdp	Vdmp	△Bs	Kia	△Ts	△T1s	△T2s
10 18		0 -12	12	9	0 -50	15	100 0	50~0	50~0
18 30		0 -12	12	9	0 -50	18	100 0	50~0	50~0
30 50		0 -12	12	9	0 -50	20	100 0	50~0	50~0
50 80		0 -15	15	11	0 -50	25	100 0	50~0	50~0
80 120		0 -20	20	15	0 -50	30	100 0	50~0	50~0
120 180		0 -25	25	19	0 -50	35	150 0	50~0	100~0
180 250		0 -30	30	23	0 -50	50	150 0	50~0	100~0
250 315		0 -35	35	26	0 -50	60	200 0	100~0	100~0
315 400		0 -40	40	30	0 -50	70	200 0	100~0	100~0
400 500
500 630
630 800
800 1000

Inel exterior
Clasa de toleranta P6X

Diametrul exterior nominal		Deviere	Variație	Variație	Abaterea lățimii inelului	Curătură radială
<=	<=	△Dmp	VDp	VDmp	△Cs	Kea
18 30		0 -12	12	9	0 -100	18
30 50		0 -14	14	11	0 -100	20
50 80		0 -16	16	12	0 -100	25
80 120		0 -18	18	14	0 -100	35
120 150		0 -20	20	15	0 -100	40
150 180		0 -25	25	19	0 -100	45
180 250		0 -30	30	23	0 -100	50
250 315		0 -35	35	26	0 -100	60
315 400		0 -40	40	30	0 -100	70
400 500		0 -45	45	34	0 -100	80
500 630		0 -50	50	38	0 -100	100
630 800
800 1000

Toleranța la lățime △Cs este identică cu△Bs a inelului interior al aceluiași rulment

Toleranțe pentru rulmenții cu role conici DHK (cu excepția rulmenților cu role conici)

Toate dimensiunile afișate în (mm):

Toleranțe în (um):

Inel interior

Clasa de toleranta P5

Diametrul nominal al alezajului		Deviere	Variație	Variație	Abaterea lățimii inelului	Curătură radială	Deplasare laterală a feței
<=	<=	△dmp	Vdp	Vdmp	△Bs	Kia	Ｓd	△Ts
10 18		0 -7	5	5	0 -200	5	7	200 -200
18 30		0 -8	6	5	0 -200	5	8	200 -200
30 50		0 -10	8	5	0 -240	6	8	200 -200
50 80		0 -12	9	6	0 -300	7	8	200 -200
80 120		0 -15	11	8	0 -400	8	9	200 -200
120 180		0 -18	14	9	0 -500	11	10	350 -250
180 250		0 -22	17	11	0 -600	13	11	350 -250
250 315		0 -25	19	13	0 -700	16	13	350 -250
315 400		0 -30	23	15	0 -800	19	15	400 -400
400 500		0 -35	26	18	0 -900	22	17	400 -400
500 630		0 -40	30	20	0 -1000	26	20	500 -500
630 800		0 -50	50	25	0 -1500	30	26	600 -600
800 1000		0 -65	60	30	0 -2000	35	32	750 -750

Inel exterior
Clasa de toleranta P5

Diametrul exterior nominal		Deviere	Variație	Variație	Curătură radială	Variație de înclinare în exterior
<=	<=	△Dmp	VDp	VDmp	Kea
18 30		0 -8	6	5	6	8
30 50		0 -9	7	5	7	8
50 80		0 -11	8	6	8	8
80 120		0 -13	10	7	10	9
120 150		0 -15	11	8	11	10
150 180		0 -18	14	9	13	10
180 250		0 -20	15	10	15	11
250 315		0 -25	19	13	18	13
315 400		0 -28	22	14	20	13
400 500		0 -33	25	17	23	15
500 630		0 -38	29	19	25	18
630 800		0 -45	34	23	30	20
800 1000		0 -60	45	30	35	25
1000 1250		0 -80	75	38	40	30
1250 1600		0 -100	90	45	45	35

Toleranța la lățime △Cs este identică cu△Bs a inelului interior al aceluiași rulment

Toleranțe pentru rulmenții cu role conici DHK (cu excepția rulmenților cu role conici)
Toate dimensiunile afișate în (mm):
Toleranțe în (um):

Inel interior
Clasa de toleranta P4

Diametrul nominal al alezajului		Deviere	Variație	Variație	Abaterea lățimii inelului	Curătură radială	Deplasare laterală a feței	Deplasare laterală a feței	Abaterea lățimii inelului
<=	<=	△dmp △ds	Vdp	Vdmp	△Bs	kia	Sd	Sia	△Ts
10 18		0 -5	4	4	0 -200	3	3	3	200 -200
18 30		0 -6	5	4	0 -200	3	4	4	200 -200
30 50		0 -7	6	5	0 -240	4	4	4	200 -200
50 80		0 -8	7	5	0 -300	4	5	4	200 -200
80 120		0 -10	8	5	0 -400	5	5	5	200 -200
120 180		0 -13	10	7	0 -500	6	6	7	350 -250
180 250		0 -15	11	8	0 -600	8	7	8	350 -250

Inel exterior
Clasa de toleranta P4

Diametrul exterior nominal		Deviere	Variație	Variație	Curătură radială	Variație de înclinare în exterior	Deplasare laterală a feței
<=	<=	△Dmp △Ds	VDp	VDmp	Kea	SD	Mare
18 30		0 -6	5	4	4	4	5
30 50		0 -7	5	5	5	4	5
50 80		0 -9	7	5	5	4	5
80 130		0 -10	8	5	6	5	6
130 150		0 -11	8	6	7	5	7
150 180		0 -13	10	7	8	5	8
180 250		0 -15	11	8	10	7	10
250 315		0 -18	14	9	11	8	10
315 400		0 -20	15	10	13	10	13

Toleranța la lățime △C și VC sunt identice cu△B și VB ale inelului interior al aceluiași rulment

Jocul rulmenților cu role conice cu un singur rând este reglat un rulment față de altul în timpul montării.

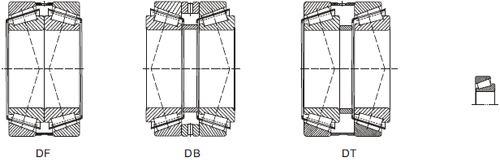

Perechile de rulmenți cu role conice DHK dispuse față în față (sufix DF) și spate în spate (sufix DB) sunt produse cu valorile jocului intern, așa cum sunt enumerate în tabelul de mai jos. La cerere, DHK poate furniza perechi de rulmenți cu joc axial special.

Jocul intern axial al rulmenților cu role conice DHK pereche, aranjați față în față (DF) și spate în spate (DB)

Bore Dia. (mm)		Joc interior axial Seria（μm）
>	<=	329 Minim maxim	320 Min max X	330 Minim maxim	331，3．2，332，332 Minim maxim	303, 323 Minim maxim	313 Minim maxim
-- 30		-- --	80 120	-- --	100 140	130 170	60 100
30 40		-- --	100 140	-- --	120 160	140 180	70 110
40 50		-- --	120 160	180 220	140 180	160 200	80 120
50 65		-- --	140 180	200 240	160 200	180 220	100 140
65 80		-- --	160 200	250 290	180 220	200 260	110 170
80 100		270 310	190 230	350 390	210 270	240 300	110 170
100 120		270 330	220 280	340 400	220 280	280 340	130 190
120 140		310 370	240 300	340 400	240 300	330 390	160 220
140 160		370 430	270 330	340 400	270 330	370 430	180 240
160 180		370 430	310 370	-- --	310 370	390 450	-- --
180 190		370 430	340 400	-- --	340 400	440 500	-- --
190 200		390 450	340 400	-- --	340 400	440 500	-- --
200 225		440 500	390 450	-- --	390 450	490 550	-- --
225 250		440 500	440 500	-- --	440 500	540 600	-- --
250 280		540 500	490 55	-- --	490 550	-- --	-- --
280 300		640 700	540 600	-- --	540 600	-- --	-- --
300 340		640 700	590 650	-- --	590 650	-- --	-- --

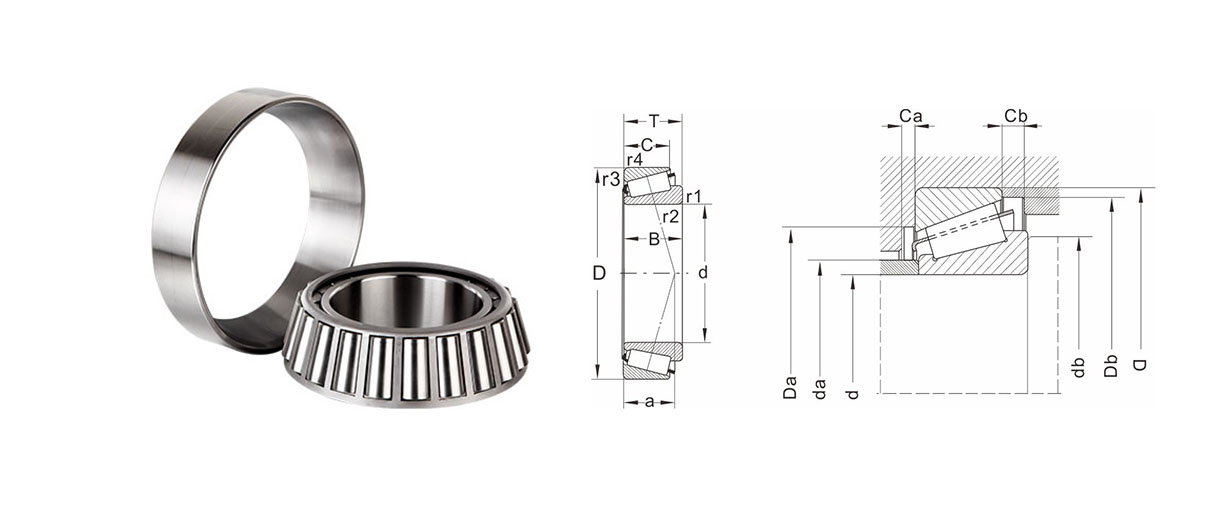

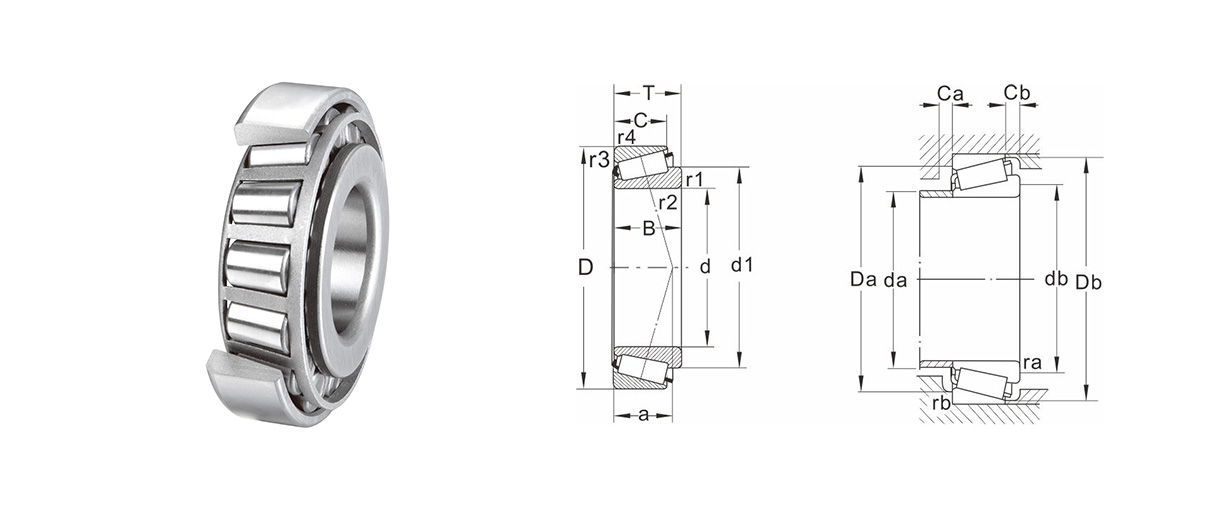

Model		Dimensiuni								Viteză extremă		SArcina nominală		Factorul de calcul			Dimensiuni bont și filet (mm)						Greutate [kg]
DIN720	ISO355	d	D	B	C	T	r1,r2 min	r3,r4 min	a	Lubrifiere cu grăsime	Lubrifiere cu ulei	Sarcina dinamica	Sarcina statica	e	Y	Eu	Da max	db min	da min	Db min	Ca min	Cb min	Greutate [kg]
32920	T2GB110	100	140	25	20	25	1.5	1.5	45	2000	3000	117	205	0.33	1.8	1	112	106	131	131	--	--	1.18
32921	--	105	145	25	20	25	1.5	1.5	--	1700	2400	119	212	0.34	1.8	0.96	117	111	136	136	--	--	1.23
32922	--	110	150	25	20	25	1.5	1.5	--	2000	3000	123	24	0.36	1.7	0.93	122	116	141	146	--	--	1.29
32926	--	130	180	32	25	32	2	1.5	--	1700	2400	198	365	0.33	1.8	1	139	141	167	173	--	--	2.4
32928	--	140	190	32	25	32	2	1.5	--	1600	2200	205	390	0.35	1.7	0.9	149	150	181	184	--	--	2.55
32930	--	150	210	38	30	38	2.5	2	--	1500	2000	270	500	0.33	1.8	1	171	148	193	205	--	--	3.88
32930	--	160	220	36	31	38	2.5	2	--	1100	1600	250	455	0.35	1.7	0.95	178	168	206	215	--	--	4.06
32934	--	170	230	36	31	38	2.5	2	--	1200	1700	258	485	0.36	1.6	0.9	188	178	216	225	--	--	4.3
32936	--	180	250	42	36	45	2.5	2	--	1200	1700	310	570	0.37	1.6	0.88	200	189	234	244	--	--	6.22
32938	--	190	260	42	36	45	2.5	2	--	950	1400	335	645	0.39	1.5	0.85	210	199	244	254	--	--	6.59
32940	--	200	280	51	39	51	3	2.5	--	1000	1500	475	950	0.4	1.5	0.8	212	217	268	271	--	--	9.39
32944	--	220	300	51	39	51	3	2.5	--	900	1300	475	1000	0.43	1.4	0.8	--	--	--	--	--	--	10.1
32948	--	240	320	51	39	51	3	2.5	--	900	1300	490	1080	0.46	1.3	0.7	252	255	308	311	--	--	109
32952	--	260	360	63.5	48	63.5	3	2.5	--	900	1300	710	1500	0.41	1.5	0.8	294	253	332	351	--	--	18.8
32956	--	280	380	63.5	48	63.5	3	2.5	--	800	1100	710	1560	0.43	1.4	0.8	292	298	368	368	--	--	19.9
32960	--	300	420	76	57	76	4	3	--	700	950	930	2040	0.39	1.5	0.8	314	324	406	405	--	--	31.3
32964	T4FD200	320	440	72	63	76	4	3	--	670	900	1000	2320	0.42	1.4	0.8	334	343	428	426	9	16	33.6
32968	--	340	460	76	57	76	4	3	--	630	850	1040	2450	0.44	1.4	0.8	357	361	440	446	--	--	33.6
32972	--	360	480	76	57	76	4	3	--	600	800	1020	2400	0.46	1.5	0.82	377	380	464	466	--	--	35.8
32976	--	380	520	82	71	87	5	4	--	560	750	1210	2550	0.39	1.6	0.86	418	396	487	501	--	--	49.5
32980	--	400	540	82	71	87	5	4	--	500	720	1250	2700	0.4	1.5	0.82	439	417	508	530	--	--	52.7
32984	--	420	560	82	72	87	5	4	--	480	630	1300	2810	0.41	1.5	0.81	458	436	528	550	--	--	54.8
32988	--	440	600	95	82	100	4	4	--	450	600	1600	3450	0.35	1.7	0.93	458	473	543	581	--	--	76
